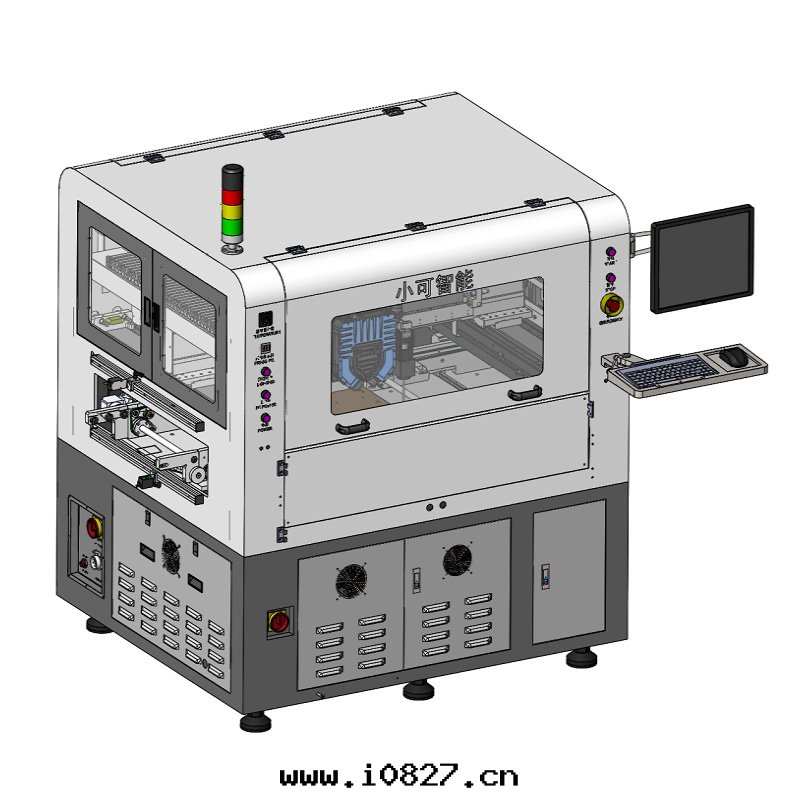

平面度測量儀可以适用于多種軋材的外徑尺寸的檢測
浏覽次數：5260 發布时間：2021-07-01 11:11:48
平面度測量儀可以适用于多種軋材的外徑尺寸的檢測，運動中的線棒材的外徑測量，內徑測量等，測量方法多樣，可根據測量需求選擇合适的測量方法。平面度測量儀的使用也为工作人員带来了巨大的便利。
平面度公差指單一實際直線允許的變動全量。用于控制平面或空間直線的形狀誤差，其公差带根據不同的情況有幾種不同的形式。平面度的測量自動測量能給工作人員提供準确的信息，保證軋材符合标準。
1、光電法測量光電法測量是以三台測徑儀为基礎進行檢測的，可以用于測量運動中的線、棒、管的外輪廓的平面度。布置上图的的設備3台，三台設備同一时刻測量被測工件的位置數據左边和右边两台采集的位置连線，計算出中間設備的在平面度为0时的理論位置，與中間一台所获的的位置數據比較，差值即为被測工件在當前位置的直線偏差。
測量單元的測量頻率为500-1000HZ，采用電子同步控制單元實現3台設備的同步采樣，可连續檢測，根據檢測數據模拟出整根線、棒（管）材的平面度，左、右两台的距離可根據具體情況确定安裝位置。
2、自準直法
自準直法平面度檢測儀可用于圆管外徑的平面度檢測。平行光儀器是将和準直望远鏡結合为一體的一台儀器。
光源将位于物鏡焦平面（物鏡焦距=f）的分劃闆投射至無穷远（準直光出射），經过平面反射鏡返回的準直光經物鏡後再次成像于同樣位于物鏡焦平面（共焦系統）的光電傳感器的探測面上，當反射鏡發生了α角度的偏轉後，返回的分劃闆在光電傳感器上的像会産生ΔS的位移，通过精确測量出ΔS值，即可準确計算出平面反射鏡的偏轉角度。
檢測內孔平面度时，将平面反射鏡伸入孔內，利用脹套保證反射鏡與內孔垂直。當內孔有彎曲时反射鏡将偏轉一定的角度，通过反射鏡的偏轉角度可以計算出內孔的平面度。
結語
