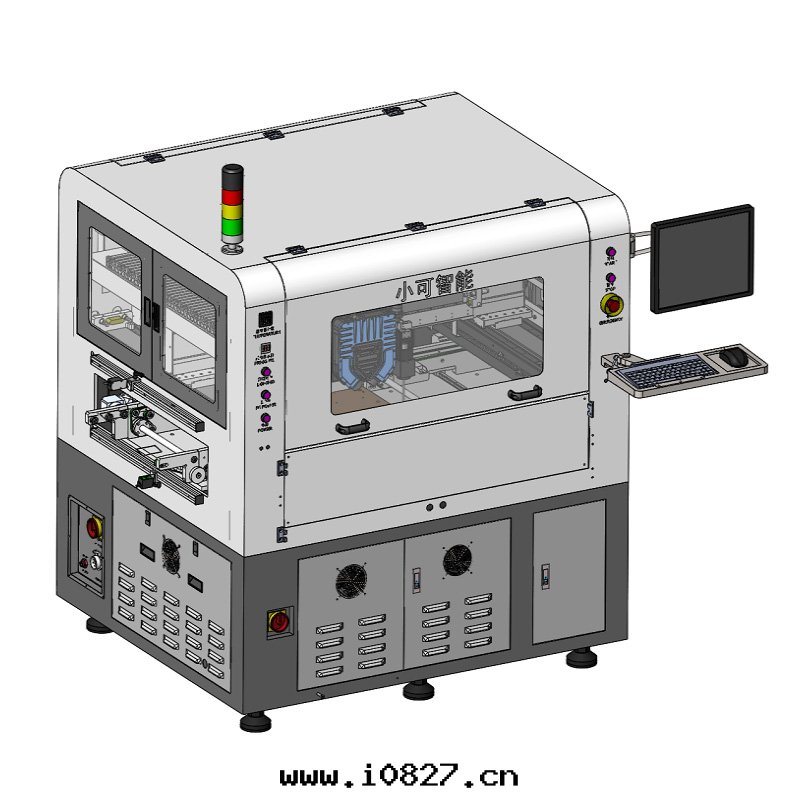

平面度測量誤差測量的常用方法
浏覽次數：7086 發布时間：2021-07-01 10:33:20
平面度是形位公差之一，是指基闆所具有的宏觀凹凸高度相对理想平面的偏差。以下主要介紹平面度的檢平面度的定義。
平面度是指基片所具有的宏觀凹凸高度相对理想平面的偏差。平面的平面度公差符号，基本表示方法，如下图所示。
平面度誤差是指被測實際表面对其理想表面的波動量，理想平面的位置應符合最小条件，平面度誤差屬于形位誤差中的形狀誤差。
平面度誤差測量的常用方法如下
1、液面法:液面法以液面为測量基準面，液面由连通罐內的液面構成，用傳感器測量。該方法主要用于測量大平面的平面度誤差。
2、激光平面度測量儀:激光平面度測量儀用于測量大型平面的平面度誤差。
3、平晶干涉法:用光學平晶的工作面表現理想的平面，直接根據干涉条紋的彎曲程度确定被測量表面的平面度誤差值。主要用于測量小平面，如測量規定的工作面和千分尺头測量面的平面度誤差。
4、光束平面法:光束平面法采用基準值望远鏡和目标鏡測量，選擇實際表面上最远的3點形成的光束平面作为平面度誤差的測量基準面。
5、鐘表測量法:鐘表測量法将被測量零件和微計放在标準平闆上，以标準平闆为測量基準面，用微計沿實際表面逐點或沿幾条直線方向測量。鐘表測量法根據評價基準面分为3點法和对角線法:3點法根據測量實際表面上最远的3點決定的理想平面作为評價基準面，實際測量时将測量實際表面上最远的3點調整到與标準平闆等高度的对角線法實際測量时，将實際表面的4个角點根據对角線調整到2等高度。然後用測量儀測量，測量儀在整个實際表面測量的最大變動量是該實際表面的平面度誤差。
6、如何利用數據采集器连接百分表測量平面度誤差。
測量儀器:鐘摆、百分比表、數據收集儀。
優勢:優勢:
1)不需要人工用肉眼閱读，可以減少人工閱读産生的誤差
2)無需人工處理數據，數據收集器自動計算平面度誤差值。
3)測量結果通報，測量結果不在平面度公差带时，數據收集器会自動通報。
