一、機器人驅動裝置

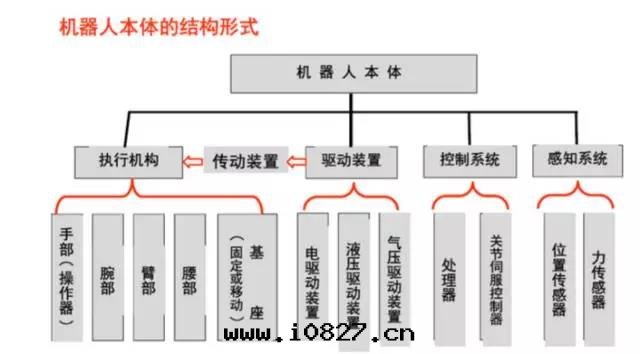

概念：要使機器人運行起来, 需給各个關节即每个運動自由度安置傳動裝置 作用：提供機器人各部位、各關节動作的原動力。

驅動系統：可以是液壓傳動、气動傳動、電動傳動, 或者把它们結合起来應用的綜合系統; 可以是直接驅動或者是通过同步带、鍊条、輪系、谐波齒輪等機械傳動機構進行間接驅動。

1、電動驅動裝置

電動驅動裝置的能源簡單，速度變化範圍大，效率高，速度和位置精度都很高。但它们多與減速裝置相聯，直接驅動比較困難。

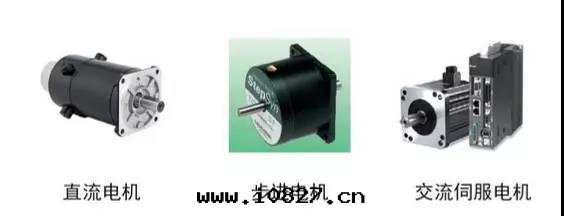

電動驅動裝置又可分为直流(DC)、交流(AC)伺服電機驅動和步進電機驅動。 直流伺服電機電刷易磨損，且易形成火花。無刷直流電機也得到了越来越廣泛的應用。 步進電機驅動多为開环控制，控制簡單但功率不大，多用于低精度小功率機器人系統。

電動上電運行前要作如下檢查：

1）電源電壓是否合适（过壓很可能造成驅動模块的損壞）； 对于直流輸入的+/-极性一定不能接錯，驅動控制器上的電機型号或電流設定值是否合适（開始时不要太大）；

2）控制信号線接牢靠，工業現场最好要考慮屏蔽問題（如采用双絞線）；

3）不要開始时就把需要接的線全接上，只连成最基本的系統，運行良好後，再逐步连接。

4）一定要搞清楚接地方法，還是采用浮空不接。

5）開始運行的半小时內要密切觀察電機的狀态，如運動是否正常，聲音和温升情況，發現問題立即停機調整。

2、液壓驅動

通过高精度的缸體和活塞来完成，通过缸體和活塞杆的相对運動實現直線運動。

優點：功率大，可省去減速裝置直接與被驅動的杆件相连，結構緊湊，剛度好，響應快，伺服驅動具有較高的精度。

缺點：需要增設液壓源，易産生液體洩漏，不适合高、低温场合，故液壓驅動目前多用于特大功率的機器人系統。

選擇适合的液壓油。 防止固體雜質混入液壓系統，防止空气和水入侵液壓系統 。機械作業要柔和平順機械作業應避免粗暴，否則必然産生沖擊負荷，使機械故障頻發，大大縮短使用壽命。要注意气蝕和溢流噪聲。作業中要时刻注意液壓泵和溢流閥的聲音，如果液壓泵出現“气蝕”噪聲，經排气後不能消除，應查明原因排除故障後才能使用。 保持适宜的油温。液壓系統的工作温度一般控制在30～80℃之間为宜。

3、气壓驅動

气壓驅動的結構簡單，清潔，動作靈敏，具有緩沖作用。 .但與液壓驅動裝置相比，功率較小，剛度差，噪音大，速度不易控制，所以多用于精度不高的點位控制機器人。

（1）具有速度快、系統結構簡單，维修方便、價格低等特點。适于在中、小負荷的機器人中采用。但因難于實現伺服控制，多用于程序控制的機械人中，如在上、下料和沖壓機器人中應用較多。

（2）在多數情況下是用于實現两位式的或有限點位控制的中、小機器人中的。

（3）控制裝置目前多數選用可編程控制器(PLC控制器)。在易燃、易爆场合下可采用气動邏輯元件組成控制裝置。

二、直線傳動機構

傳動裝置是连接動力源和運動连杆的關键部分，根據關节形式，常用的傳動機構形式有直線傳動和旋轉傳動機構。

直線傳動方式可用于直角坐标機器人的X、Y、Z向驅動，圆柱坐标結構的徑向驅動和垂直升降驅動，以及球坐标結構的徑向伸縮驅動。

直線運動可以通过齒輪齒条、丝杠螺母等傳動元件将旋轉運動轉換成直線運動，也可以有直線驅動電機驅動，也可以直接由气缸或液壓缸的活塞産生。

1、齒輪齒条裝置

通常齒条是固定的。齒輪的旋轉運動轉換成托闆的直線運動。

·       優點：結構簡單。

·       缺點：回差較大。

2、滾珠丝杠

在丝杠和螺母的螺旋槽內嵌入滾珠，並通过螺母中的導向槽使滾珠能连續循环。

·       優點：摩擦力小，傳動效率高，無爬行，精度高

·       缺點：制造成本高，結構複雜。

自鎖問題：理論上滾珠丝杠副也可以自鎖,但是實際應用上沒有使用这个自鎖的,原因主要是：可靠性很差，或加工成本很高；因为直徑與導程比非常大，一般都是再加一套蝸輪蝸杆之類的自鎖裝置。

三、旋轉傳動機構

采用旋轉傳動機構的目的是将電機的驅動源輸出的較高轉速轉換成較低轉速，並获得較大的力矩。機器人中應用較多的旋轉傳動機構有齒輪鍊、同步皮带和谐波齒輪。

1、齒輪鍊

（1）轉速關系

（2）力矩關系

2、同步皮带

同步带是具有許多型齒的皮带，它與同樣具有型齒的同步皮带輪相齧合。工作时相當于柔软的齒輪。

·       優點：無滑動，柔性好，價格便宜，重複定位精度高。

·       缺點：具有一定的彈性變形。

3、谐波齒輪

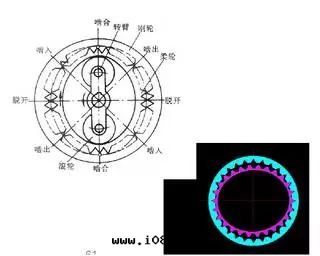

谐波齒輪由剛性齒輪、谐波發生器和柔性齒輪三个主要零件組成，一般剛性齒輪固定，谐波發生器驅動柔性齒輪旋轉。

主要特點：

(1)、傳動比大，單級为50—300。

(2)、傳動平穩，承载能力高。

(3)、傳動效率高,可达70%—90%。

(4)、傳動精度高,比普通齒輪傳動高3—4倍。

(5)、回差小，可小于3’。

(6)、不能获得中間輸出，柔輪剛度較低。

谐波傳動裝置在機器人技術比較先進的國家已得到了廣泛的應用。僅就日本来说，機器人驅動裝置的60％都采用了谐波傳動。

美國送到月球上的機器人，其各个關节部位都采用谐波傳動裝置，其中一只上臂就用了30个谐波傳動機構。

前蘇聯送入月球的移動式機器人“登月者”，其成对安裝的8个輪子均是用密閉谐波傳動機構單獨驅動的。 .德國大衆汽車公司研制的ROHREN、GEROT R30型機器人和法國雷诺公司研制的VERTICAL 80型機器人等都采用了谐波傳動機構。

四、機器人傳感系統

1、感受系統由內部傳感器模块和外部傳感器模块組成, 用以获取內部和外部环境狀态中有意義的信息。

2、智能傳感器的使用提高了機器人的機動性、适應性和智能化的水準。

3、智能傳感器的使用提高了機器人的機動性、适應性和智能化的水準。

4、对于一些特殊的信息, 傳感器比人類的感受系統更有效。

五、機器人位置檢測

旋轉光學編碼器是最常用的位置反饋裝置。光電探測器把光脈沖轉化成二進制波形。軸的轉角通过計算脈沖數得到，轉動方向由两个方波信号的相对相位決定。

感應同步器輸出两个模拟信号——軸轉角的正弦信号和餘弦信号。軸的轉角由这两个信号的相对幅值計算得到。感應同步器一般比編碼器可靠，但它的分辨率較低。

電位計是最直接的位置檢測形式。它连接在電桥中，能夠産生與軸轉角成正比的電壓信号。但是，由于分辨率低、線性不好以及对噪聲敏感。

轉速計能夠輸出與軸的轉速成正比的模拟信号。如果沒有这樣的速度傳感器，可以通过对檢測到的位置相对于时間的差分得到速度反饋信号。

六、機器人作用力檢測

力傳感器通常安裝在操作臂下述三个位置：

1、安裝在關节驅動器上。可測量驅動器/減速器自身的力矩或者力的輸出。但不能很好地檢測末端執行器與环境之間的接觸力。

2、安裝在末端執行器與操作臂的終端關节之間，可稱腕力傳感器。通常，可以測量施加于末端執行器上的三个到六个力/力矩分量。

3、安裝在末端執行器的“指尖”上。通常，这些带有力觉得手指內置了應變計，可以測量作用在指尖上的一个到四个分力。

七、機器人－环境交互系統

1、機器人-环境交互系統是實現工業機器人與外部环境中的設備相互聯系和協調的系統。

2、工業機器人與外部設備集成为一个功能單元，如加工制造單元、焊接單元、裝配單元等。也可以是多台機器人、多台機床或設備、多个零件存儲裝置等集成 。

3、也可以是多台機器人、多台機床或設備、多个零件存儲裝置等集成为一个去執行複雜任务的功能單元。

八、人機交互系統

人機交互系統是使操作人員參與機器人控制並與機器人進行聯系的裝置。 該系統歸納起来分为两大類: 指令給定裝置和信息顯示裝置。
