應用領域

主要用于对3C、柔性線路闆（FPC）裝配制程中的輔材（PSA胶片、标签、PI等）進行全自動在線式貼合，采用軌道傳送式結構，直線電機驅動X、Y軸和CCD相機掃描MARK點座标，利用送料器的剝離結構将待貼元件剝離，吸嘴貼附經下CCD糾正後貼合在FPC指定位置上。

優勢

*   双Y軸結構，直線電機+光栅尺，特定橫梁結構剛性強，静音高速運行；
*   組合光源兼容性強，可拍攝金點、黑/黃闆輪廓外形；
*   飛拍頻閃光源高亮特制，透明藍膜成像質量穩定；
*   成熟算法软件，做資料方便快捷，可導dxf貼點座标，已通过量産验證；
*   輔助功能：可支持MES掃碼连機生産、自動測量、防重貼等；

主要參數

1、PSA尺寸：2x2 - 35x75mm
2、PSA厚度：0.02-3mm
3、貼合效率：0.8s / pcs
4、貼合範圍：长度方向Max450mm，宽度方向Max350mm
5、貼合精度：±0.05mm （根據标準菲林片參考）

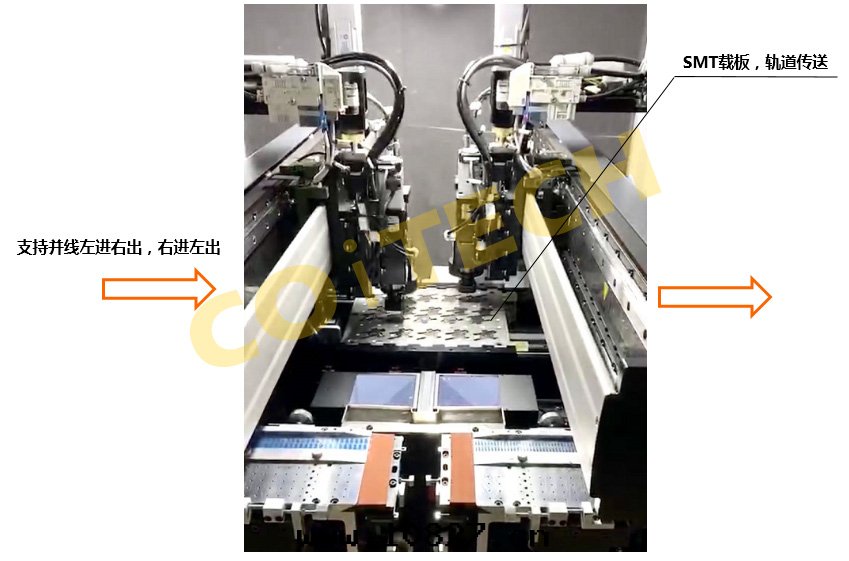

結構介紹

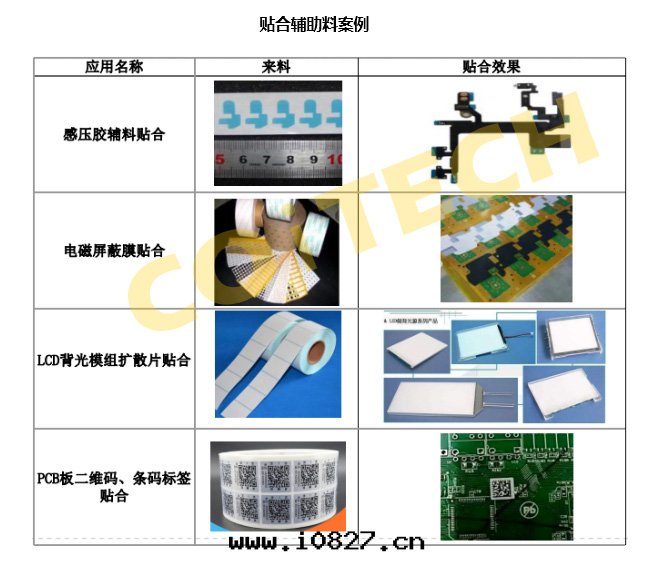

案例介紹

软件界面展示
